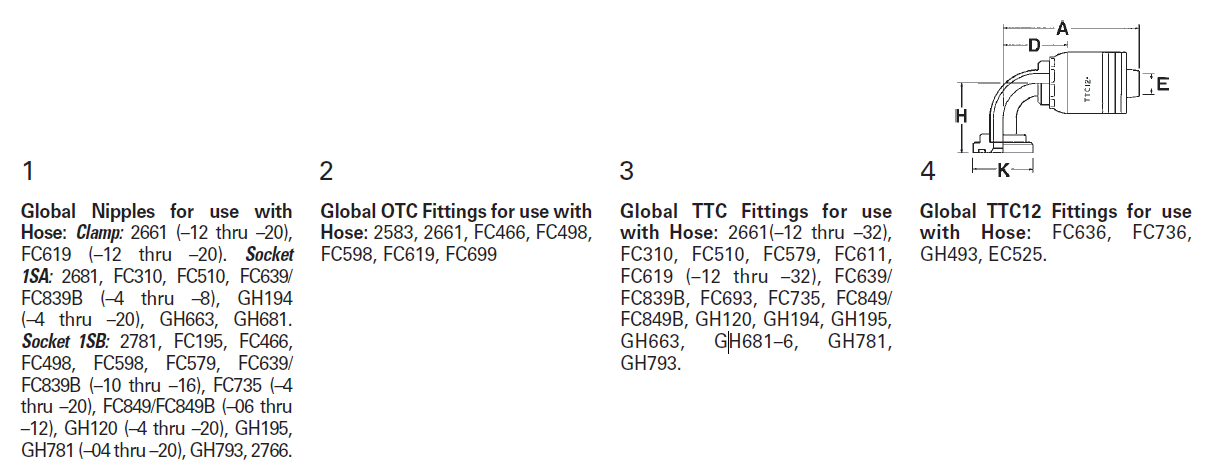

Product Code: SAE Code 62 Split Flange 90° Elbow (FHB)
| Nipple Part # |
OTC
Part # |
TTC
Part # |
TTC12
Part # |
Flange Head Dia. K Ø |
Hose Size |
A |
D |
EØ |
H |
| |
|
|
|
|
|
mm in |
mm in |
mm in |
mm in |
| — |
— |
— |
1B8FHB8 |
1.25 |
–08 |
72,9 2.87 |
43,2 1.70 |
9,4 0.37 |
41,4 1.63 |
| — |
— |
— |
1B12FHB12 |
1.63 |
–12 |
88,6 3.49 |
58,4 2.30 |
14,2 0.56 |
54,1 2.13 |
| — |
— |
— |
1B16FHB12 |
1.87 |
–12 |
102,4 4.03 |
72,1 2.84 |
14,2 0.56 |
60,5 2.38 |
| — |
— |
— |
1B16FHB16 |
1.87 |
–16 |
107,2 4.22 |
72,6 2.86 |
19,3 0.76 |
60,5 2.38 |
| — |
— |
— |
1B20FHB16 |
2.13 |
–16 |
123,2 4.85 |
89,0 3.50 |
19,3 0.76 |
66,5 2.62 |
| — |
— |
— |
1B20FHB20 |
2.13 |
–20 |
134,6 5.30 |
90,7 3.57 |
25,7 1.01 |
66,5 2.62 |
| — |
— |
— |
1B24FHB24 |
2.50 |
–24 |
159,5 6.28 |
110,5 4.35 |
30,2 1.19 |
79,2 3.12 |
| — |
— |
— |
1B32FHB32 |
3.12 |
–32 |
182,9 7.20 |
119,9 4.72 |
41,4 1.62 |
114,3 4.50 |
