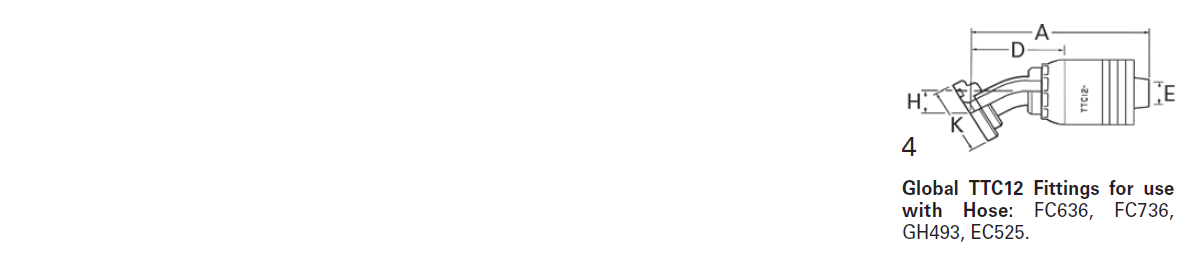

Product Code: SAE Code 62 Split Flange 45° Elbow (FHA)
| Nipple Part # |
OTC
Part # |
TTC
Part # |
TTC12
Part # |
Flange Head Dia. K Ø |
Hose Size |
A |
D |
EØ |
H |
| |
|
|
|
|
|
mm in |
mm in |
mm in |
mm in |
| — |
— |
— |
1B12FHA12 |
1.63 |
–12 |
93,0 3.66 |
62,5 2.46 |
14,2 0.56 |
25,4 1.00 |
| — |
— |
— |
1B16FHA16 |
1.87 |
–16 |
110,5 4.35 |
76,2 3.00 |
19,3 0.76 |
26,9 1.06 |
| — |
— |
— |
1B20FHA16 |
2.13 |
–16 |
122,2 4.81 |
87,9 3.46 |
19,3 0.76 |
29,2 1.15 |
| — |
— |
— |
1B20FHA20 |
2.13 |
–20 |
133,6 5.26 |
89,4 3.52 |
25,7 1.01 |
29,2 1.15 |
| — |
— |
— |
1B24FHA24 |
2.50 |
–24 |
154,2 6.07 |
108,0 4.25 |
30,2 1.19 |
35,8 1.41 |
| — |
— |
— |
1B32FHA32 |
3.12 |
–32 |
191,3 7.53 |
128,3 5.05 |
41,4 1.62 |
50,8 2.00 |
