SAE Code 61 Split Flange 90° Elbow (FLB)

PRODUCT FEATURES
SPECIFICATIONS
DOWNLOADS
ACCESSORIES

Product Code: SAE Code 61 Split Flange 90° Elbow (FLB)

CLICK HERE FOR ANY FURTHER SUPPORT OR TECHNICAL CONSULTANT

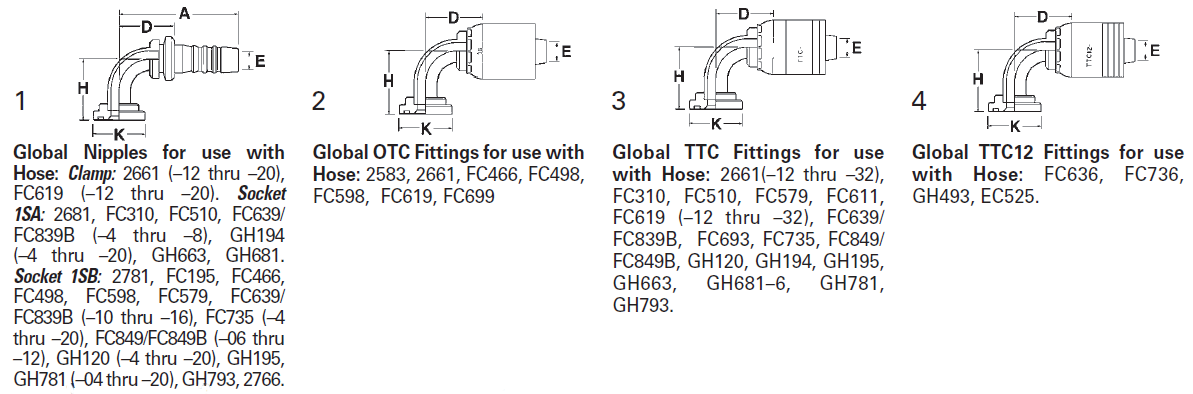

Nipple Part #	OTC Part #	TTC Part #	TTC12 Part #	Flange Head Dia. K Ø	Hose Size	A	D	EØ	H
						mm in	mm in	mm in	mm in
1S8FLB8	1G8FLB8	1A8FLB8	—	1.19	–08	72,6 2.86	42,3 1.69	9,4 0.37	41,4 1.63
—	—	—	1B8FLB8	1.19	–08	72,9 2.87	43,2 1.70	9,4 0.37	41,4 1.63
1S12FLB8	1G12FLB8	1A12FLB8	—	1.50	–08	87,6 3.45	57,9 2.28	9,4 0.37	54,1 2.13
—	—	—	1B12FLB8	1.50	–08	85,9 3.38	56,1 2.21	9,4 0.37	54,1 2.13
1S12FLB10	1G12FLB10	1A12FLB10	—	1.50	–10	87,4 3.44	58,2 2.29	12,7 0.50	54,1 2.13
—	—	—	1B12FLB10	1.50	–10	87,9 3.46	58,4 2.30	12,7 0.50	54,1 2.13
1S12FLB12	1G12FLB12	1A12FLB12	—	1.50	–12	88,6 3.49	58,4 2.30	14,7 0.58	54,1 2.13
—	—	—	1B12FLB12	1.50	–12	88,6 3.49	58,4 2.30	14,2 0.56	54,1 2.13
1S16FLB12	1G16FLB12	1A16FLB12	—	1.75	–12	102,4 4.03	72,1 2.84	14,7 0.58	60,5 2.38
—	—	—	1B16FLB12	1.75	–12	102,4 4.03	72,1 2.84	14,2 0.56	60,5 2.38
1S20FLB12	—	1A20FLB12	—	2.00	–12	118,6 4.67	88,4 3.48	14,7 0.58	66,5 2.62
—	—	—	1B20FLB12	2.00	–12	88,6 3.49	58,4 2.30	14,2 0.56	66,5 2.62
1S12FLB16	1G12FLB16	1A12FLB16	—	1.50	–16	106,7 4.20	72,4 2.85	19,3 0.76	55,1 2.17
1S16FLB16	1G16FLB16	1A16FLB16	—	1.75	–16	107,2 4.22	72,6 2.86	19,3 0.76	60,5 2.38
—	—	—	1B16FLB16	1.75	–16	107,2 4.22	72,9 2.87	19,3 0.76	60,5 2.38
1S20FLB16	1G20FLB16	1A20FLB16	—	2.00	–16	123,2 4.85	89,0 3.50	19,3 0.76	66,5 2.62
—	—	—	1B20FLB16	2.00	–16	123,4 4.86	89,0 3.50	19,3 0.76	66,5 2.62
1S24FLB16	1G24FLB16	1A24FLB16	1B24FLB16	2.37	–16	142,0 5.59	107,7 4.24	19,3 0.76	79,2 3.12
1S16FLB20	1G16FLB20	—	1B16FLB20	1.75	–20	118,4 4.66	74,4 2.93	19,3 0.76	60,5 2.38
—	—	1AP16FLB20*	—	1.75	–20	118,4 4.66	74,4 2.93	19,3 0.76	60,5 2.38
—	—	1AT16FLB20**	—	1.75	–20	118,4 4.66	74,4 2.93	19,3 0.76	60,5 2.38
1S20FLB20	1G20FLB20	—	1B20FLB20	2.00	–20	134,6 5.30	90,7 3.57	25,7 1.01	66,5 2.62
—	—	1AP20FLB20*	—	2.00	–20	134,6 5.30	90,7 3.57	25,7 1.01	66,5 2.62
—	—	1AT20FLB20**	—	2.00	–20	134,6 5.30	90,7 3.57	25,7 1.01	66,5 2.62
1S24FLB20	1G24FLB20	—	1B24FLB20	2.37	–20	153,4 6.04	109,5 4.31	25,7 1.01	79,2 3.12
—	—	1AP24FLB20*	—	2.37	–20	153,4 6.04	109,5 4.31	25,7 1.01	79,2 3.12
—	—	1AT24FLB20**	—	2.37	–20	153,4 6.04	109,5 4.31	25,7 1.01	79,2 3.12
1S32FLB20	1G32FLB20	—	—	2.81	–20	108,0 4.25	64,0 2.52	25,7 1.01	65,0 2.56
1S16FLB24	1G16FLB24	1A16FLB24	—	1.75	–24	121,9 4.80	75,4 2.97	19,3 0.76	60,5 2.38
—	—	—	1B16FLB24	1.75	–24	121,4 4.78	75,2 2.96	19,3 0.76	60,2 2.37
1S20FLB24	1G20FLB24	1A20FLB24	—	2.00	–24	137,9 5.43	91,7 3.61	25,7 1.01	66,5 2.62
1S24FLB24	1G24FLB24	1A24FLB24	—	2.37	–24	157,0 6.18	110,5 4.35	32,0 1.26	79,2 3.12
—	—	—	1B24FLB24	2.37	–24	157,0 6.18	110,5 4.35	30,2 1.19	79,2 3.12
1S32FLB24	1G32FLB24	1A32FLB24	—	2.81	–24	184,9 7.28	138,4 5.45	32,0 1.26	114,3 4.50
—	—	—	1B32FLB24	2.81	–24	184,9 7.28	138,4 5.45	30,2 1.19	114,3 4.50
1S24FLB32	—	1A24FLB32	—	2.37	–32	161,8 6.37	111,8 4.40	32,0 1.26	79,2 3.12
—	—	—	1B24FLB32	2.37	–32	174,0 6.85	111,0 4.37	28,4 1.12	79,2 3.12
1S32FLB32	1G32FLB32	1A32FLB32	—	2.81	–32	189,7 7.47	139,4 5.49	44,5 1.75	114,3 4.50
—	—	—	1B32FLB32	2.81	–32	182,9 7.20	119,9 4.72	41,4 1.62	114,3 4.50
1S40FLB32	1G40FLB32	1A40FLB32	—	3.31	–32	189,7 7.47	139,4 5.49	44,5 1.75	115,8 4.56
—	—	—	1B40FLB32	3.31	–32	182,9 7.20	119,9 4.72	41,4 1.62	115,8 4.56
