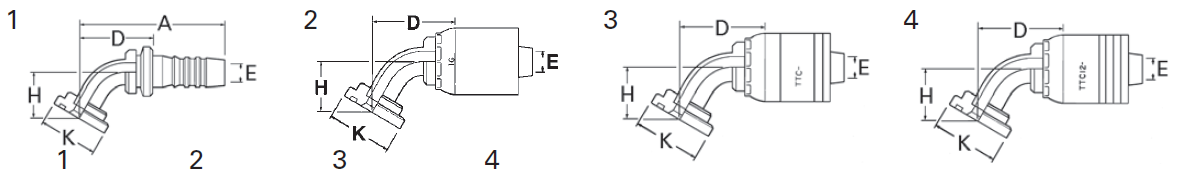

Product Code: SAE Code 61 Split Flange 60° Elbow (FLG)
| Nipple Part # |
OTC
Part # |
TTC
Part # |
TTC12
Part # |
Flange Head Dia. K Ø |
Hose Size |
A |
D |
EØ |
H |
| |
|
|
|
|
|
mm in |
mm in |
mm in |
mm in |
| — |
— |
— |
1B8FLG8 |
1.19 |
–08 |
90,7 3.57 |
61,0 2.40 |
9,4 0.37 |
28,7 1.13 |
| — |
— |
— |
1B12FLG12 |
1.50 |
–12 |
112,3 4.42 |
82,0 3.23 |
14,2 0.56 |
35,3 1.39 |
| — |
— |
— |
1B16FLG12 |
1.75 |
–12 |
128,3 5.05 |
98,0 3.86 |
14,2 0.56 |
38,4 1.51 |
| 1S16FLG16 |
1G16FLG16 |
1A16FLG16 |
1B16FLG16 |
1.75 |
–16 |
133,1 5.24 |
98,8 3.89 |
19,3 0.76 |
38,4 1.51 |
| 1S20FLG16 |
— |
— |
1B20FLG16 |
2.00 |
–16 |
151,1 5.95 |
116,8 4.60 |
19,3 0.76 |
39,9 1.57 |
| — |
— |
— |
1B20FLG20 |
2.00 |
–20 |
162,6 6.40 |
118,6 4.67 |
25,7 1.01 |
39,9 1.57 |
| — |
— |
— |
1B24FLG20 |
2.37 |
–20 |
186,4 7.34 |
142,5 5.61 |
25,7 1.01 |
46,0 1.81 |
| 1S24FLG24 |
1G24FLG24 |
1A24FLG24 |
1B24FLG24 |
2.37 |
–24 |
189,7 7.47 |
143,5 5.65 |
30,2 1.19 |
46,0 1.81 |
| — |
— |
— |
1B32FLG32 |
2.81 |
–32 |
195,1 7.68 |
132,1 5.20 |
41,4 1.62 |
72,9 2.87 |
