SAE Code 61 Split Flange 45° Elbow (FLA)

PRODUCT FEATURES
SPECIFICATIONS
DOWNLOADS
ACCESSORIES

Product Code: SAE Code 61 Split Flange 45° Elbow (FLA)

CLICK HERE FOR ANY FURTHER SUPPORT OR TECHNICAL CONSULTANT

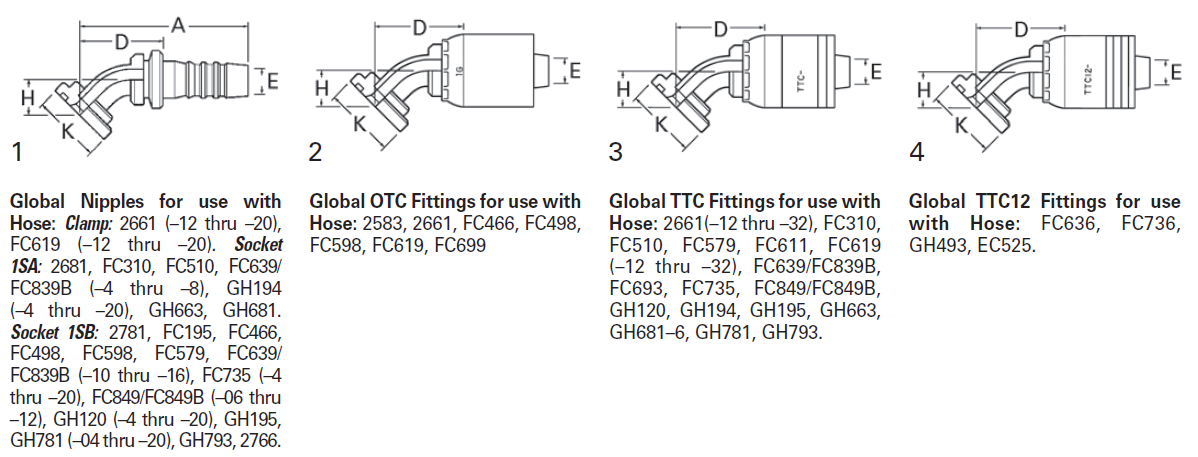

Nipple Part #	OTC Part #	TTC Part #	TTC12 Part #	Flange Head Dia. K Ø	Hose Size	A	D	EØ	H
						mm in	mm in	mm in	mm in
1S8FLA8	1G8FLA8	1A8FLA8	—	1.19	–08	79,0 3.11	49,3 1.94	9,4 0.37	19,8 0.78
—	—	—	1B8FLA8	1.19	–08	79,5 3.13	49,8 1.96	9,4 0.37	19,8 0.78
1S12FLA8	1G12FLA8	1A12FLA8	—	1.50	–08	92,5 3.64	62,7 2.47	9,4 0.37	25,4 1.00
—	—	—	1B12FLA8	1.50	–08	93,0 3.66	63,5 2.50	9,4 0.37	25,4 1.00
1S12FLA10	1G12FLA10	1A12FLA10	—	1.50	–10	93,5 3.68	64,3 2.53	11,7 0.46	25,4 1.00
—	—	—	1B12FLA10	1.50	–10	91,9 3.62	62,5 2.46	12,7 0.50	25,4 1.00
1S12FLA12	1G12FLA12	1A12FLA12	—	1.50	–12	93,2 3.67	63,0 2.48	14,7 0.58	25,7 1.01
—	—	—	1B12FLA12	1.50	–12	93,0 3.66	62,5 2.46	14,2 0.56	25,4 1.00
1S16FLA12	1G16FLA12	1A16FLA12	—	1.75	–12	105,7 4.16	75,4 2.97	14,7 0.58	26,9 1.06
—	—	—	1B16FLA12	1.75	–12	105,7 4.16	75,4 2.97	14,2 0.56	26,9 1.06
—	—	—	1B20FLA12	2.00	–12	93,0 3.66	62,5 2.46	14,2 0.56	25,4 1.00
1S12FLA16	—	1A12FLA16	—	1.50	–16	99,8 3.93	65,3 2.57	14,7 0.58	25,7 1.01
1S16FLA16	1G16FLA16	1A16FLA16	1B16FLA16	1.75	–16	110,5 4.35	76,2 3.00	19,3 0.76	26,9 1.06
1S20FLA16	1G20FLA16	1A20FLA16	—	2.00	–16	122,2 4.81	87,6 3.45	19,3 0.76	29,2 1.15
—	—	—	1B20FLA16	2.00	–16	122,2 4.81	87,9 3.46	19,3 0.76	29,2 1.15
1S16FLA20	1G16FLA20	—	1B16FLA20	1.75	–20	121,9 4.80	77,7 3.06	19,3 0.76	26,9 1.06
—	—	1AP16FLA20*	—	1.75	–20	121,9 4.80	77,7 3.06	19,3 0.76	26,9 1.06
—	—	1AT16FLA20**	—	1.75	–20	121,9 4.80	77,7 3.06	19,3 0.76	26,9 1.06
1S20FLA20	1G20FLA20	—	—	2.00	–20	134,1 5.28	90,2 3.55	25,7 1.01	30,0 1.18
—	—	—	1B20FLA20	2.00	–20	133,6 5.26	89,4 3.52	25,7 1.01	29,2 1.15
—	—	1AP20FLA20*	—	2.00	–20	134,1 5.28	90,2 3.55	25,7 1.01	30,0 1.18
—	—	1AT20FLA20**	—	2.00	–20	134,1 5.28	90,2 3.55	25,7 1.01	30,0 1.18
1S24FLA20	1G24FLA20	—	1B24FLA20	2.37	–20	150,9 5.94	106,7 4.20	25,7 1.01	35,8 1.41
—	—	1AP24FLA20*	—	2.37	–20	150,9 5.94	106,7 4.20	25,7 1.01	35,8 1.41
—	—	1AT24FLA20**	—	2.37	–20	150,9 5.94	106,7 4.20	25,7 1.01	35,8 1.41
1S20FLA24	1G20FLA24	1A20FLA24	—	2.00	–24	115,3 4.54	69,1 2.72	32,0 1.26	27,4 1.08
1S24FLA24	1G24FLA24	1A24FLA24	—	2.37	–24	154,2 6.07	108,0 4.25	32,0 1.26	35,8 1.41
—	—	—	1B24FLA24	2.37	–24	154,2 6.07	108,0 4.25	30,2 1.19	35,8 1.41
1S32FLA24	—	1A32FLA24	—	2.81	–24	154,2 6.07	108,0 4.25	32,0 1.26	35,8 1.41
—	—	—	1B32FLA24	2.81	–24	185,4 7.30	138,9 5.47	30,2 1.19	50,8 2.00
1S24FLA32	1G24FLA32	1A24FLA32	—	2.37	–32	159,3 6.27	109,0 4.29	32,0 1.26	35,8 1.41
1S32FLA32	1G32FLA32	1A32FLA32	—	2.81	–32	190,2 7.49	140,2 5.52	44,5 1.75	50,8 2.00
—	—	—	1B32FLA32	2.81	–32	191,3 7.53	128,3 5.05	41,4 1.62	50,8 2.00
1S40FLA32	1G40FLA32	1A40FLA32	—	3.31	–32	133,9 5.27	83,6 3.29	44,5 1.75	33,0 1.30
