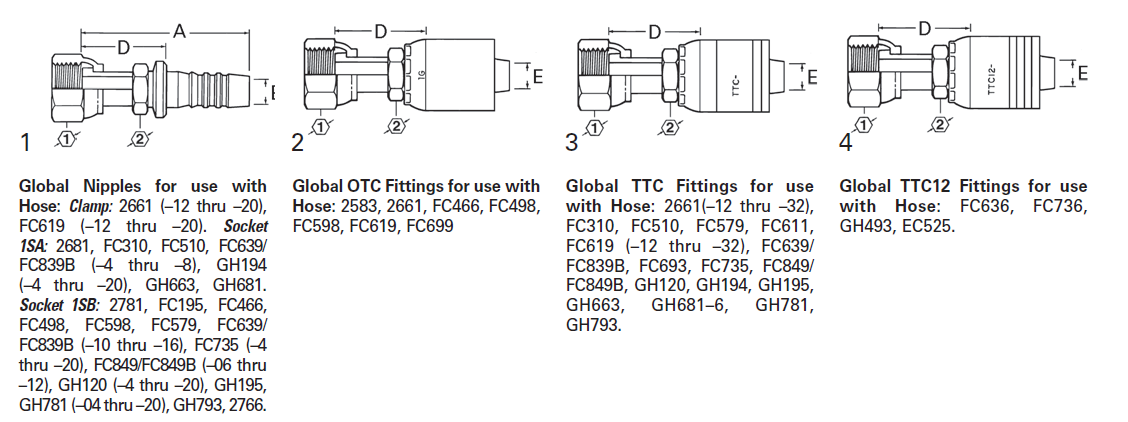

| Nipple Part # |
OTC
Part # |
TTC
Part # |
TTC12
Part # |
Thd. |
Hose Size |
A |
D |
EØ |
1 |
|
| |
|
|
|
|
|
mm in |
mm in |
mm in |
in |
in |
| 1SA4FR4 |
1GA4FR4 |
1AA4FR4 |
— |
9/16–18 |
–04 |
49,5 1.95 |
26,2 1.03 |
4,3 0.17 |
11/16 |
9/16 |
| 1SA6FR4 |
1GA6FR4 |
1AA6FR4 |
— |
11/16–16 |
–04 |
51,8 2.04 |
28,4 1.12 |
4,3 0.17 |
13/16 |
5/8 |
| 1SA4FR6 |
1GA4FR6 |
1AA4FR6 |
1BA4FR6 |
9/16–18 |
–06 |
54,4 2.14 |
29,2 1.15 |
4,3 0.17 |
11/16 |
11/16 |
| 1SA6FR6 |
1GA6FR6 |
1AA6FR6 |
1BA6FR6 |
11/16–16 |
–06 |
56,6 2.23 |
31,5 1.24 |
6,6 0.26 |
13/16 |
11/16 |
| 1SA8FR6 |
1GA8FR6 |
1AA8FR6 |
1BA8FR6 |
13/16–16 |
–06 |
58,9 2.32 |
33,5 1.32 |
6,6 0.26 |
15/16 |
13/16 |
| 1SA6FR8 |
1GA6FR8 |
1AA6FR8 |
1BA6FR8 |
11/16–16 |
–08 |
63,8 2.51 |
34,0 1.34 |
6,6 0.26 |
13/16 |
7/8 |
| 1SA8FR8 |
1GA8FR8 |
1AA8FR8 |
1BA8FR8 |
13/16–16 |
–08 |
67,8 2.67 |
38,1 1.50 |
9,7 0.38 |
15/16 |
7/8 |
| 1SA10FR8 |
1GA10FR8 |
1AA10FR8 |
1BA10FR8 |
1–14 |
–08 |
67,1 2.64 |
37,3 1.47 |
9,7 0.38 |
11/8 |
15/16 |
| 1SA12FR8 |
1GA12FR8 |
1AA12FR8 |
1BA12FR8 |
13/16–12 |
–08 |
71,1 2.80 |
41,4 1.63 |
9,7 0.38 |
13/8 |
11/8 |
| 1SA8FR10 |
1GA8FR10 |
1AA8FR10 |
1BA8FR10 |
13/16–16 |
–10 |
67,8 2.67 |
38,4 1.51 |
9,7 0.38 |
15/16 |
15/16 |
| 1SA10FR10 |
1GA10FR10 |
1AA10FR10 |
1BA10FR10 |
1–14 |
–10 |
70,1 2.76 |
40,9 1.61 |
12,2 0.48 |
11/8 |
15/16 |
| 1SA12FR10 |
1GA12FR10 |
1AA12FR10 |
1BA12FR10 |
13/16–12 |
–10 |
70,9 2.79 |
41,4 1.63 |
12,7 0.50 |
13/8 |
11/8 |
| 1SA10FR12 |
1GA10FR12 |
1AA10FR12 |
1BA10FR12 |
1–14 |
–12 |
71,4 2.81 |
41,4 1.62 |
12,2 0.48 |
11/8 |
11/8 |
| 1SA12FR12 |
1GA12FR12 |
1AA12FR12 |
1BA12FR12 |
13/16–12 |
–12 |
73,9 2.91 |
43,7 1.72 |
15,5 0.61 |
13/8 |
11/8 |
| 1SA16FR12 |
1GA16FR12 |
1AA16FR12 |
1BA16FR12 |
17/16–12 |
–12 |
75,7 2.98 |
45,5 1.79 |
15,5 0.61 |
15/8 |
13/8 |
| 1SA12FR16 |
1GA12FR16 |
1AA12FR16 |
1BA12FR16 |
13/16–12 |
–16 |
81,8 3.22 |
47,2 1.86 |
15,5 0.61 |
13/8 |
13/8 |
| 1SA16FR16 |
1GA16FR16 |
1AA16FR16 |
1BA16FR16 |
17/16–12 |
–16 |
83,6 3.29 |
49,3 1.94 |
20,6 0.81 |
15/8 |
13/8 |
| 1SA20FR16 |
1GA20FR16 |
1AA20FR16 |
1BA20FR16 |
111/16–12 |
–16 |
82,6 3.25 |
48,3 1.90 |
20,6 0.81 |
17/8 |
15/8 |
| 1SA20FR20 |
1GA20FR20 |
— |
1BA20FR20 |
111/16–12 |
–20 |
103,4 4.07 |
59,2 2.33 |
25,9 1.02 |
17/8 |
13/4 |
| — |
— |
1AR20FR20* |
— |
111/16–12 |
–20 |
103,4 4.07 |
59,2 2.33 |
25,9 1.02 |
17/8 |
13/4 |
| — |
— |
1AV20FR20** |
— |
111/16–12 |
–20 |
103,4 4.07 |
59,2 2.33 |
25,9 1.02 |
17/8 |
13/4 |
| 1SA24FR20 |
1GA24FR20 |
— |
— |
2–12 |
–20 |
98,6 3.88 |
54,6 2.15 |
26,7 1.05 |
21/4 |
113/16 |
| — |
— |
1AR24FR20* |
— |
2–12 |
–20 |
98,6 3.88 |
54,6 2.15 |
26,7 1.05 |
21/4 |
113/16 |
| — |
— |
1AV24FR20** |
— |
2–12 |
–20 |
98,6 3.88 |
54,6 2.15 |
26,7 1.05 |
21/4 |
113/16 |
| — |
— |
— |
1BA24FR20 |
2–12 |
–20 |
95,0 3.74 |
55,6 2.19 |
26,7 1.05 |
21/4 |
2 |
| 1SA24FR24 |
1GA24FR24 |
1AA24FR24 |
— |
2–12 |
–24 |
102,1 4.02 |
55,6 2.19 |
32,0 1.26 |
21/4 |
2 |
| — |
— |
— |
1BA24FR24 |
2-–12 |
–24 |
99,8 3.93 |
56,1 2.21 |
32,0 1.26 |
21/4 |
2 |
| * Uses 1-wire braid hose socket. |
| **Uses 2-wire braid hose socket. |
